スピフレックス多管式熱交換器（ST型）

高粘性流体及び固形物含有流体に最適な当社の熱交換器には長年、化学石油精製分野で蓄積されたノウハウが活かされたシェル＆チューブを採用しています。
あらゆる製造プロセスに必要とされる加熱・冷却に最適な設備をご提案致します。

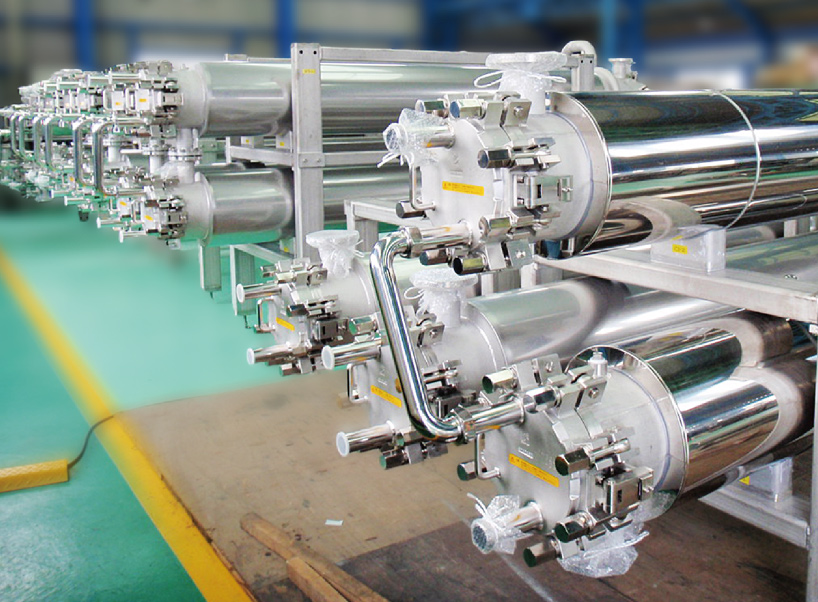

ST型本体

流動性にすぐれたチューブ熱交であり製品温度の安定立ち上がりが素早く製品の品質を損なわないよう、加熱及び冷却します。

製品の流れがモノチューブ方式であるため、高粘性及び果肉を含む液体に最適です。また、コルゲート加工により流体を乱流とし、高い伝熱性が得られます。

シェル内部

従来の二重管熱交に比べ連絡配管が少なく、容易に開放メンテナンスが行えます。また、省スペースで設置可能です。

カバー開放部

シングルフロー構造ですので、CIP（薬液洗浄）での洗浄効率が高い熱交換器です。

動作参考図

	型式呼称	シェル径	チューブ径ｄ mm	パス数	長さ L1 mm	全長 L2 mm	伝熱面積（㎡）	流路面積（ｃ㎡）	容量　リットル		重量（kgf）	満水（kgf）
	型式呼称	シェル径	チューブ径ｄ mm	パス数	長さ L1 mm	全長 L2 mm	伝熱面積（㎡）	流路面積（ｃ㎡）	シェル側	チューブ側	重量（kgf）	満水（kgf）
ST6型	ST　6/0.75－1.5		19.0	22	1450	1500	1.85	2.011	20	6.8	63	90
	ST　6/0.75－2	165.2	（0.75”）	22	1950	2000	2.51	2.011	26.1	8.8	76	111
	ST　6/1.0－1.5	（6B）	25.4	12	1450	1506	1.34	3.941	20.1	7.4	59	87
	ST　6/1.0－2		（1.0”）	12	1950	2006	1.82	3.941	26.4	9.5	70	106
ST8型	ST　8/1.0－1.5		25.4	24	1450	1506	2.69	3.941	32.9	14.7	98	146
	ST　8/1.0－2	216.3	（1.0”）	24	1950	2006	3.65	3.941	43	19	117	179
	ST　8/1.5－1.75	（8B）	38.1	12	1750	1826	2.43	9.621	35.8	21.2	105	162
	ST　8/1.5－2		（1.5”）	12	1950	2026	2.72	9.621	40	23.5	113	177
ST10型	ST10/1.0－2		25.4	42	1950	2006	6.38	3.941	61.7	33.3	170	265
	ST10/1.0－3	267.4	（1.0”）	42	2950	3006	9.73	3.941	95.7	50.6	245	392
	ST10/1.5－2	（10B）	38.1	19	1950	2026	4.30	9.621	60.8	37.3	165	264
	ST10/1.5－3		（1.5”）	19	2950	3026	6.57	9.621	94.4	56.6	220	371
ST12型	ST12/2.0-2	318.5	50.8	14	2000	2138	4.25	17.935	99	53	300	452
	ST12/2.0-3	（12B）	（2.0”）	14	3000	3138	6.5	17.935	150	80	450	680
	ST12/2.5-3.5	ID325	63.5	12	3500	3612	6.8	28.7	183	104	470	760
	ST10/2.5-4.0		（2.5”）	12	3900	4012	7.68	28.7	203	115	500	818

形式	製品	処理量（L/Hr）	温度条件（℃）
ST6	小袋用焼肉のたれ	100〜300	40→105→80
ST6	ゼリー飲料	200〜600	20→80
ST8	ソース	400〜800	20→80
ST8	豆乳	500〜1,500	80→140→60
ST10	さのう入り飲料	1,000〜3,000	20→110→60
ST10	ドレッシング	1,000〜3,000	20→70→60
ST12	高粘度ソース殺菌	5,000〜10,000	50→115→60
ST12	□10mm果肉ソース	1,500〜5,000	40→110→5
